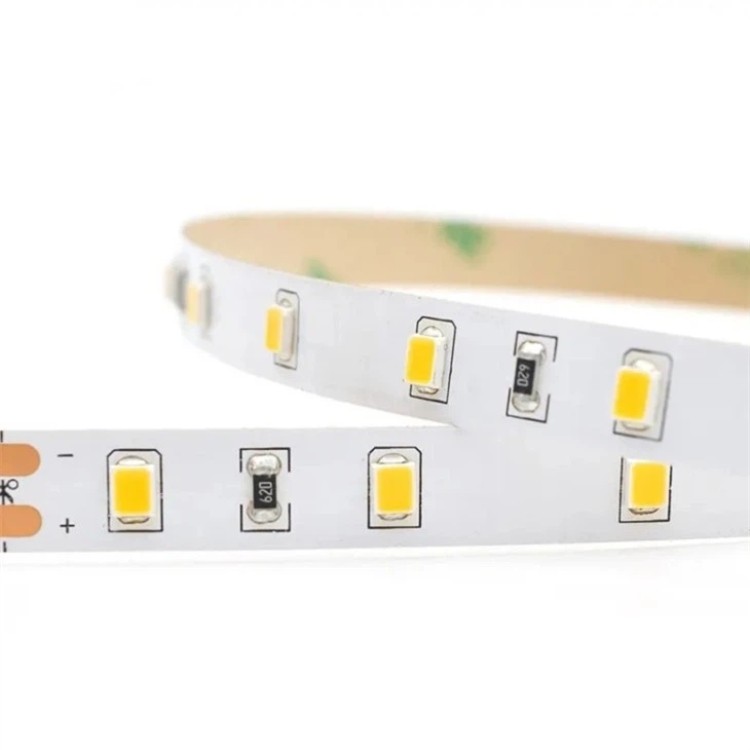

מידע חיוני לגבי מצעי רצועת LED גמישים

בבחינתם והשוואה של סוגים שלרצועות LED גמישות, אחד מדגיש לעתים קרובות טמפרטורת צבע, כמות LED ומקור הכוח המתאים לרכישה. האם התבוננת במצע עליו מודבקים נוריות ה- LED ואופן ההתחברות שלהם זה בזה? כיום אנו נערוך בחינה יסודית שלרצועת LEDמצע וכיצד מאפיינים מוזנחים מסוימים ואיכות חומר יכולים להשפיע על ביצועי רצועת ה- LED.


איזו פונקציה עושה אתרצועת LEDמצע משרת?

מצע רצועת ה- LED משמש כלוח המעגלים עליו מודבק שבבי ה- LED. המצע לא רק משמש כבסיס הפיזי והמבני של רצועת ה- LED, אלא גם מאפשר אספקה ​​חשמלית דרך מעגליו ומשמש כצינור מכריע לפיזור החום.


קומפוזיציה ומסגרת של ארצועת LED גמישהמצע

הגרסה השולטת של רצועת LED היא זן המצע הגמיש, הזמין בסלילי רגל 16-. המצע המשמש מכונה טכנולוגיית מעגלים מודפסים גמישים (FPC). אלקטרוניקה גמישה הייתה קיימת מזה זמן והיא מועילה במיוחד ליישומים הכוללים משטחים מוגבלים או מעוקלים.
רצועות LED גמישותמינוף טכנולוגיה מבוססת זו ומשתמש במאפייני מצע יסודי זהים. בדרך כלל, פולימיד (PI) הוא החומר המועדף.
פולימידים מציעים עמידות יוצאת דופן ועמידות תרמית תוך שמירה על גמישות. כתוצאה מכך, חומר הפולימיד חיוני להבטיח גם גמישות וגם שלמות מבנית ברצועות LED.
נקבע מעגל יסוד של נחושת, ואחריו יישום של שכבת ליבה אחת ושתי שכבות חיצוניות של פולימר פולימיד, כמו קפטון, משני הצדדים עם דבק גמיש מיוחד. שכבות הפולימיד החיצוניות מכונות בדרך כלל "השחייה" וזמינים בצבעים רבים. לבן נבחר בדרך כלל כדי לייעל את ההשתקפות.
שלוש שכבות הפולימיד מעניקות הגנה ויציבות מבנית לשכבת הנחושת. חלקים קטנים מסוימים חייבים להישאר חשופים לנחושת כדי להקל על מגע חשמלי עבור נוריות LED ורכיבים אחרים.
שכבה של קלטת דו צדדית מודבקת בסופו של דבר בחלק האחורי של רצועת ה- LED. הדבק הדו-צדדי המנוצל ביותר למטרה זו הוא 3M 200MP.


משקל הנחושת הוא משמעותי.

בחירת נחושת היא אלמנט מכריע בכל מעגל אלקטרוני. האיכות והטהרה של הנחושת המשמשת במעגלים חשמליים הם בעיקר סטנדרטיים; עם זאת, עוביו יכול להשתנות במידה ניכרת. אונקיות (עוז), בעוד שמדד למשקל, משמש באופן מסורתי כדי לציין את עובי שכבת הנחושת, המוגדרת על ידי כמות הנחושת, באונקיות, הנדרשת להשיג עובי ספציפי על מטר מרובע.
בבחירת ANאור רצועת LEDקחו בחשבון את עובי הנחושת. עבור רצועות LED בעלות עוצמה גבוהה, אנו ממליצים על מינימום של 2. 0 אונקיות, עם העדפה אופטימלית של 3. 0 אונקיות או יותר. כל שאר הגורמים השווים, נחושת עבה עדיפה מהסיבות הבאות:
עובי נחושת מוגבר מאפשר מוליכות חשמלית גדולה יותר בתוך מעגלי רצועת ה- LED. נחושת לא מספקת עלולה לגרום לעליית עמידות חשמלית והצטברות חום, ובסופו של דבר לגרום לירידת מתח וכישלון LED בטרם עת.
עליית עובי הנחושת גורמת לפיזור החום המזורז. ככל שהחום המיוצר על ידי נוריות ה- LED מתפוגג לסביבה הסובבת, כך נוריות ה- LED יפעלו ויימשו בצורה יעילה יותר. נחושת היא מוליך תרמי יוצא דופן; לפיכך, עובי מוגבר ישפר באופן משמעותי את פיזור החום מהנוריות.


גָמִישׁרצועות LEDמציג פיזור חום לא מספק.

החיסרון העיקרי של מצעי רצועת LED גמישים הוא הביצועים התרמיים הלא מספקים שלהם. המוליכות התרמית של קפטון (פולימיד) היא {{0}}. 12 w/mk, ואילו זה של החומר הדבק 3M הוא 0.18 w/mk.
לעומת זאת, אלומיניום ונחושת מראים ערכי מוליכות תרמית של 2 0 5 ו- 385 w/mk, בהתאמה, ואילו השכבה הדיאלקטרית ב- PCB ליבת מתכת יכולה להשיג 2.0 w/mk. כאשר הוא נבנה כראוי עם VIA תרמי, המוליכות התרמית של PCB דו-שכבתית FR {8}} PCB יכולה להיחשב כזניחה, מכיוון שניתן להעביר חום מייד לנחושת האחורית.
ניתן ליישם מעט אמצעים; עם זאת, רוברצועת LEDמוצרים מיועדים כדי למנוע התחממות יתר. החיסרון הוא כי רצועות ה- LED עשויות להיות מוגבלות ביכולתן לפעול בעוצמות גבוהות יותר, מכיוון שפיזור החום אינו מספיק. ניתן לדמות זאת למנוע פרארי שאינו יכול לפעול בקיבולת המרבית שלו בגלל רדיאטור עם יעילות מוגבלת.
